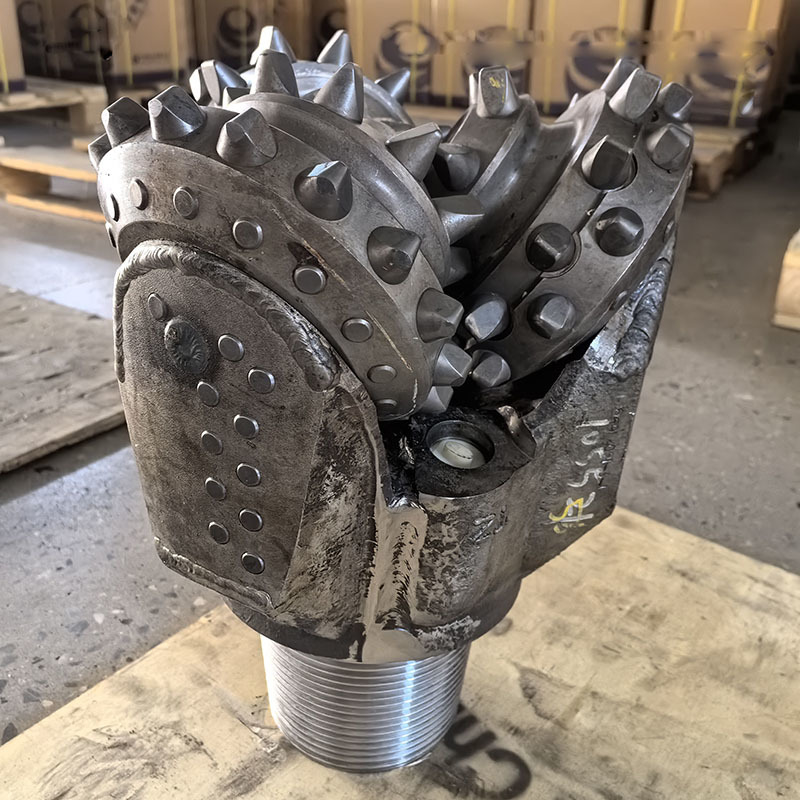

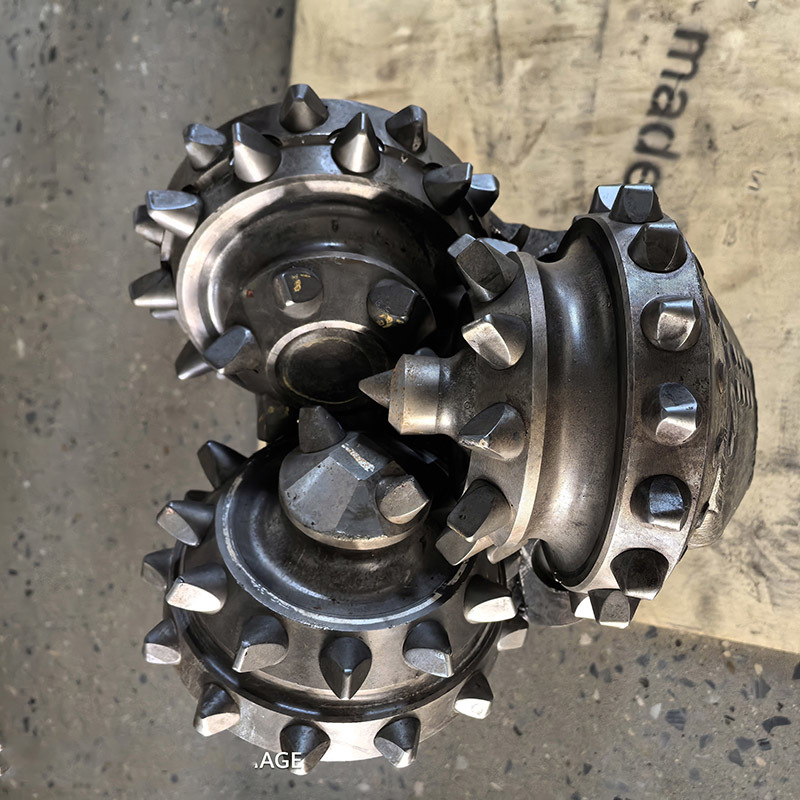

لقمة حفر ثلاثية المخروط من الكربيد للصخور الصلبة مع محمل مركب محكم الإغلاق

ثلاثة مثقاب مخروطية هي أداة شائعة الاستخدام في حقول حفر النفط ، والاستكشاف الجيولوجي ، وحفر التعدين ، وما إلى ذلك. ويتكون بشكل أساسي من ثلاثة مخاريط قابلة للدوران ، والتي تساعد على كسر الصخور في التكوين. يجمع هذا النوع من الحفر بين القطع المتعددة الزاوية وسحق المتداول لتلبية احتياجات الحفر من التكوينات المختلفة.

تشمل الهياكل الرئيسية التي تشكل جزءًا من الحفر الأسطوانة جسم بتات الحفر ، وثلاثة بكرات ، ونظام الحمل ، والفوهة ، وهيكل سطح الأسنان. تنقسم الأسنان على مخروط الأسطوانة إلى نوعين: أسنان سبيكة صلبة أو أسنان فولاذية. يتم دعم مخروط الأسطوانة بواسطة بنية داعمة مثبتة أسفل الجسم ، ويتم إصلاح عمود مخروط الأسطوانة داخل بنية الحمل ، مما يسمح له بتحمل الأحمال في اتجاهات مختلفة. عادةً ما تحتوي بتات الحفر على قناة سائل الحفر في الداخل ، والتي تم تصميمها مع فوهة لتعزيز تأثير التنظيف للحطام الصخري. أثناء عملية العمل ، يدفع دوران بتات الحفر مخروط الأسطوانة إلى اللف والتواصل مع الصخرة. تحت عمل الضغط المحوري والدوران ، تتغذى الأسنان باستمرار في الكتلة الصخرية المكسورة للتكوين. بعد التجزئة ، يتم نقل الحطام بعيدًا عن منطقة العمل بواسطة سائل الحفر. أثناء عملية المتداول ، هناك حركة انزلاقية تعزز قوة قطع سطح الأسنان على الصخور. نظام المحمل مسؤول عن دعم مخروط الأسطوانة لتحمل ضغط الحفر وعزم الدوران ، ويؤثر أدائه بشكل مباشر على عمر الحفر.

• يتكون بتات حفر مخروطية من ثلاثة مخاريط ، هيكل القطع ، هيكل المحمل ، عنصر القفل ، جهاز ختم تخزين الزيت ، جهاز فوهة ، إلخ
• تنقسم أنواع الحمل من ثلاثة بتات حفر المخروط إلى محامل متداولة ومحامل انزلاق ، وأنواع المحامل المختلفة مناسبة لظروف ومتطلبات الحفر المختلفة
• تشمل أنواع التغلق من أجزاء الحفر الأختام المطاطية والأختام المعدنية ، وتصميم الأختام أمر بالغ الأهمية لحماية المحامل وتوسيع عمر أجزاء الحفر
• يمكن أن تكون أسنان بتات المخروطية الثلاثة مرصعة (أسنان سبيكة صلبة) أو طحن (أسنان فولاذية) ، ومواد أسنان مختلفة وطرق التثبيت تؤثر على كفاءة كسر الصخور وعمر خدمة بتات الحفر
• من أجل تحسين كفاءة كسر الصخور لبت الحفر ، سيتم دراسة ترتيب الأسنان لبت الأسطوانة أثناء عملية التصميم. سيتم تحديد ترتيب الأسنان الأمثل عن طريق حساب عدد أسنان التلامس السفلية لترتيبات الأسنان المتساوية وغير الموحدة
• يرتبط اتجاه خط قمة الأسنان ارتباطًا وثيقًا بمساحة التكسير في أسفل البئر. يمكن أن يؤدي إعادة تصميم اتجاه خط قمة الأسنان إلى تحسين كفاءة التكسير في أسفل البئر
• أنشأت نموذجًا لعدد أسنان التلامس السفلية لبت الأسطوانة وحلّل نمط توزيع عدد أسنان التلامس السفلية ، والذي يلعب دورًا مهمًا في تحسين سرعة الحفر الميكانيكية وتوسيع عمر التآكل في بتات الحفر
